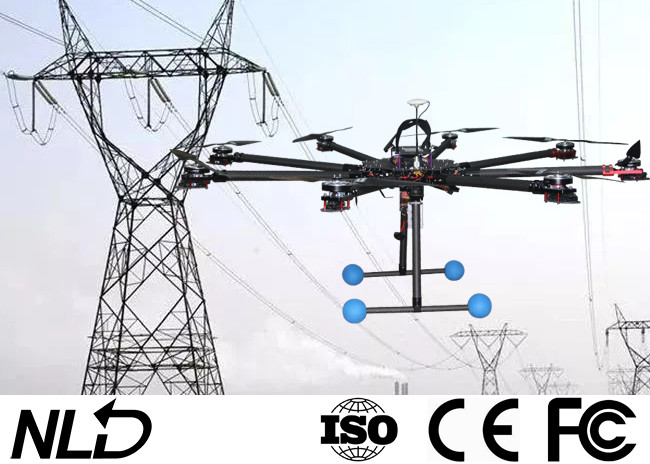

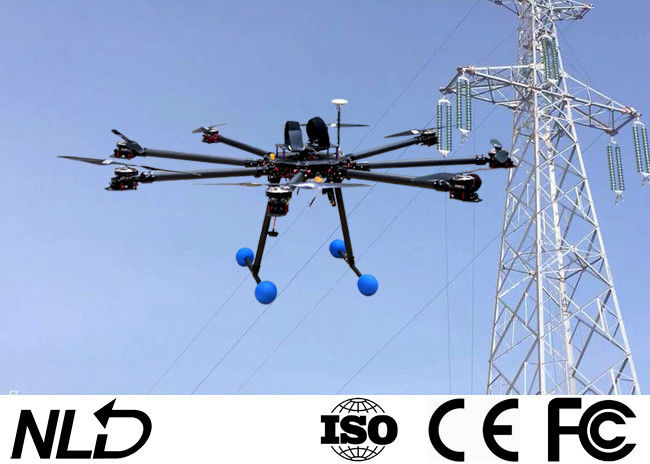

ओवरहेड लाइन निर्माण के लिए 8 एक्सिस 1500 मीटर पावरलाइन ड्रोन मानव रहित हवाई वाहन

8 एक्सिस पॉवरलाइन ड्रोन मानव रहित हवाई वाहन ओवरहेड लाइन निर्माण के लिए पायलट रोप ट्रैक्शन रोप टेक-अप रील के साथ

जल्दी से विवरण:
सामग्री: कार्बन कपड़े;
रिमोट कंट्रोलर: 1500 मीटर;
अधिकतम पेलोड: 8kgs;
बैटरी: लिथियम 22.2v 16000mAh 6S *2

विशिष्टता:


कार्यवाही अनुदेश

नोट: ऑपरेशन से पहले, कृपया पुष्टि करें कि मौसम अच्छा है, बारिश नहीं (यह मशीन वाटरप्रूफ नहीं है)।पवन ऊर्जा जैसे पर्यावरणीय कारक बैटरी जीवन को प्रभावित कर सकते हैं।

चरण 1. जांचें कि क्या स्थापना सही है

निम्नलिखित में से कोई भी त्रुटि गंभीर दुर्घटनाओं का कारण बन सकती है:

(१) प्रोपेलर गलत तरीके से स्थापित है।

(२) एंटेना और कनेक्टर शरीर से मजबूती से जुड़े नहीं हैं या गिरते नहीं हैं।

(३) कम्पास चुम्बकित होता है।

सुनिश्चित करें कि शरीर अच्छी स्थिति में है:

1. जीपीएस की स्थिति अच्छी है (7 से अधिक उपग्रह सिग्नल उड़ान भरते हैं)।

2. सभी कनेक्शन सही हैं और अच्छी स्थिति में हैं।

3. जांचें कि क्या प्रोपेलर कड़ा है (लेकिन अत्यधिक कड़ा नहीं है) और प्रोपेलर सही ढंग से स्थापित है।

4. क्या बैटरी, रिमोट कंट्रोल, पावर बैटरी और मोबाइल फोन पर्याप्त हैं।

5, धड़ मोटर सीट और लैंडिंग गियर क्रैकिंग के संकेतों के साथ या बिना।

6. मोटर के अंदर कोई स्पष्ट मलबा नहीं है।अगर है तो उसे समय रहते हटा देना चाहिए।

7. प्रोपेलर की सतह स्पष्ट रूप से क्षतिग्रस्त है या नहीं, और पेंच की सतह पर कोई पर्ची नहीं है।

8, बूट अनुक्रम: पहले रिमोट कंट्रोल पावर चालू करें, फिर एयरक्राफ्ट पावर चालू करें।

9. शटडाउन अनुक्रम: पहले विमान की शक्ति को डिस्कनेक्ट करें और फिर रिमोट कंट्रोल की शक्ति को बंद कर दें।

चरण 2. कंपास को कैलिब्रेट करें और रिटर्न पॉइंट रिकॉर्ड करें

याद रखना:

(१) कृपया उन क्षेत्रों में कैलिब्रेट न करें जिनमें लौहचुंबकीय सामग्री, जैसे चुंबकीय खदानें, पार्किंग स्थल, और भूमिगत सुदृढीकरण वाले भवन क्षेत्र शामिल हैं।

(२) कैलिब्रेट करते समय फेरोमैग्नेटिक पदार्थ, जैसे चाबियां, मोबाइल फोन आदि न ले जाएं।

(३) कम्पास मॉड्यूल आर्कटिक सर्कल में सामान्य रूप से काम नहीं कर सकता है।

(४) कंपास कैलिब्रेशन बहुत महत्वपूर्ण है, अन्यथा सिस्टम ठीक से काम नहीं करेगा।

कदम:

1. टेकऑफ़ बिंदु की स्थिति का चयन करें, खुला और सपाट, और एक अच्छा दृश्य देखें।

2. ड्रोन फोल्डिंग विंग को ओपन स्टेट में खोलें और इसे लॉक करें, ब्रैकेट के शीर्ष पर स्क्रू को ढीला करें, और ब्रैकेट को खोलें और इसे स्क्रू से ठीक करें।

3. रिमोट कंट्रोल और ऑन-स्क्रीन स्विच की शक्ति चालू करें।जांचें कि स्क्रीन 4 "0" प्रदर्शित करती है (यदि नहीं, तो इसे 0 पर समायोजित करें)।रिमोट कंट्रोल के एंटीना को रिमोट कंट्रोल के समानांतर रखा जाना चाहिए।

4. ड्रोन बैटरी से जुड़ा है और उड़ान नियंत्रण प्रणाली बिजली आपूर्ति से जुड़ा है।

5. कैलिब्रेशन कंपास: ड्रोन एलईडी इंडिकेटर लाइट स्थिर होने तक एफ फ़ाइल 3-5 बार ऊपर और नीचे, कैलिब्रेशन मोड दर्ज करें

6. वापसी बिंदु रिकॉर्ड करें:

क्षैतिज (चित्र 1): ऑपरेटर ड्रोन उठाता है और 360 डिग्री क्षैतिज रूप से 1-2.5 मोड़ (जहां तक ​​​​संभव हो सिर की दिशा को जमीन के समानांतर रखने के लिए) घुमाता है जब तक कि एलईडी हरा न हो जाए।

ऊर्ध्वाधर (छवि 2): ऑपरेटर ड्रोन उठाता है और क्षैतिज 360 डिग्री को 1-2.5 मोड़ (जहां तक ​​​​संभव हो सिर को जमीन से लंबवत रखने के लिए) में बदल देता है जब तक कि एलईडी हरा न हो जाए।

7. तब तक प्रतीक्षा करें जब तक एलईडी हरी बत्ती चमकने लगे और हरी बत्ती उतारने से पहले धीरे-धीरे चमकने लगे।(यदि अंशांकन विफल हो जाता है और लाल बत्ती चमकती रहती है, तो पुन: जांच करने के लिए चरण 5 पर वापस लौटें।)


कार्यशाला:

रील ले लो
