IPX7 यूएवी उत्पाद

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: NLD
प्रमाणन: ISO9001 CE FCC
मॉडल संख्या: एक्स9 प्लस
न्यूनतम आदेश मात्रा: 2set
मूल्य: Negotible
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 20 दिन
भुगतान शर्तें: एल / सी, टी / टी, डी / पी, डी / ए
आपूर्ति की क्षमता: 100sets / माह
नाम: X9 प्लस पावर यूनिट भार उतारें: 11~13kgs
<i>Max.</i> <b>मैक्स।</b> <i>thrust</i> <b>जोर</b>: 26.5kgs बैटरी: 14एस
अधिकतम इनपुट वर्तमान: 120ए कॉम्बो वजन: 1774जी
हाई लाइट:

IPX7 UAV उत्पाद

,

IPX7 FCC uav उत्पाद

,

ISO9001 ड्रोन भागों:

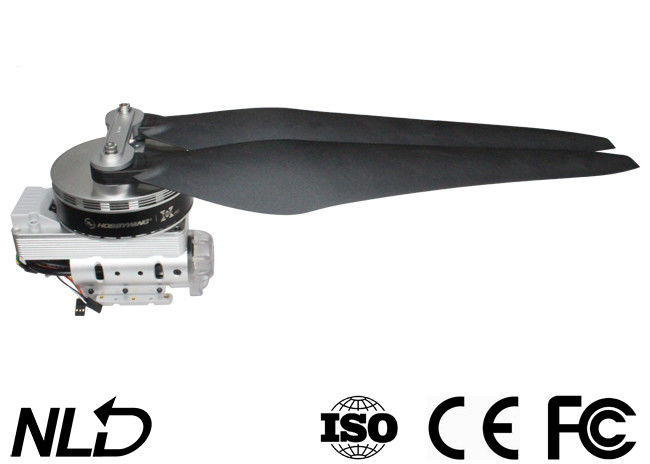

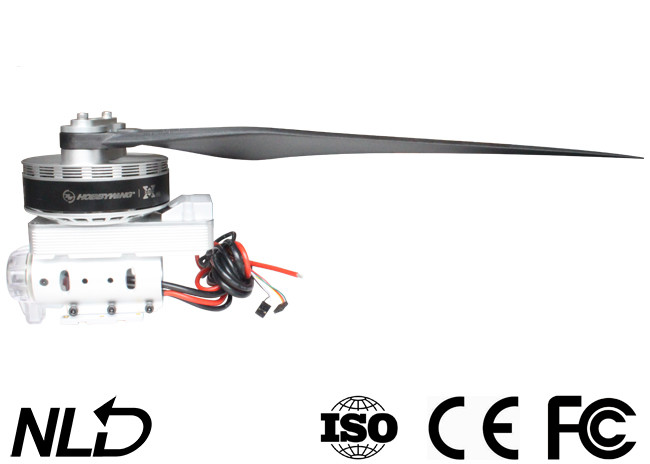

कृषि ड्रोन टेक-ऑफ वजन के लिए X9 प्लस / मैक्स पावर यूनिट 11 ~ 15kgs अधिकतम 29kgs वाटरप्रूफ रेटिंग IPX7

IPX7 यूएवी उत्पाद 0

सुरक्षा की व्याख्या

• स्टार्ट-अप सुरक्षा:
ईएससी मोटर को बंद कर देगा यदि वह थ्रॉटल इनपुट को बढ़ाकर सामान्य रूप से 2 सेकंड के भीतर मोटर को चालू करने में विफल रहता है।इस मामले में, आपको थ्रॉटल स्टिक को वापस नीचे की स्थिति में ले जाना होगा और मोटर को पुनरारंभ करना होगा।(इस समस्या के संभावित कारण: ईएससी और मोटर तारों के बीच खराब कनेक्शन/डिस्कनेक्शन, प्रोपेलर अवरुद्ध हैं, और आदि)
• मोटर लॉक-अप सुरक्षा:
ESC अपने आउटपुट को तुरंत मोटर से काट देगा और मोटर के लॉक होने का पता चलने पर मोटर को पुनरारंभ करने का प्रयास नहीं करेगा।इस स्थिति में, आपको पहले थ्रॉटल स्टिक को नीचे की स्थिति में खींचना होगा और फिर त्रुटि को दूर करने के लिए इसे ऊपर की ओर धकेलना होगा और आउटपुट को फिर से शुरू करने के लिए ESC को पुनरारंभ करना होगा।
• अति-वर्तमान सुरक्षा:
जब पीक करंट 300A के करीब हो जाता है तो ESC अपना आउटपुट तुरंत काट देगा।आपके द्वारा इसे बंद करने और फिर वापस चालू करने के बाद ही यह पुनरारंभ होता है।
• थ्रॉटल सिग्नल लॉस प्रोटेक्शन:
जब ईएससी 0.25 सेकंड से अधिक के लिए सिग्नल के नुकसान का पता लगाता है, तो यह प्रोपेलर के निरंतर उच्च गति रोटेशन के कारण होने वाले अधिक नुकसान से बचने के लिए तुरंत आउटपुट काट देगा।सामान्य सिग्नल प्राप्त होने के बाद ESC संबंधित आउटपुट को फिर से शुरू करेगा।



विशेष विवरण

एक्स9 प्लस

टेकऑफ़ वजन 11 ~ 13 किग्रा;मैक्स।जोर 26.5kg

बैटरी सुझाव 14S LiPo

कॉम्बो वजन 1774g

वाटरप्रूफ रेटिंग IPX7

ऑपरेटिंग तापमान -20 ℃ ~ 50 ℃

X9 मैक्स

टेकऑफ़ वजन 12 ~ 15 किग्रा;मैक्स।जोर 29kg

बैटरी सुझाव 14S LiPo

कॉम्बो वजन 1970g

वाटरप्रूफ रेटिंग IPX7

ऑपरेटिंग तापमान -20 ℃ ~ 55 ℃



मोटर

एक्स9 प्लस

केवी रेटिंग 100KV

स्टेटर आकार 96x20mm

जापान से आयातित असर

X9 मैक्स

केवी रेटिंग 100 आरपीएम/वी

स्टेटर आकार 96x26mm

ट्यूब व्यास D40/D45

जापान से आयातित असर



ESC

एक्स9 प्लस

अनुशंसित लीपो बैटरी 6-14 एस लीपो

PWM इनपुट सिग्नल स्तर 3.3V / 5V (संगत)

थ्रॉटल सिग्नल फ्रीक्वेंसी 50-500 हर्ट्ज

ऑपरेटिंग पल्स चौड़ाई 1050-1950

मैक्स।इनपुट वोल्टेज 60.9V

मैक्स।इनपुट करंट (लघु अवधि) 120A

बीईसी बिल्ड इन

X9 मैक्स

अनुशंसित लीपो बैटरी 6-14 एस लीपो

PWM इनपुट सिग्नल स्तर 3.3V / 5V (संगत)

थ्रॉटल सिग्नल फ्रीक्वेंसी 50-500 हर्ट्ज

ऑपरेटिंग पल्स चौड़ाई 1050-1950

मैक्स।इनपुट वोल्टेज 60.9V

मैक्स।इनपुट करंट (लघु अवधि) 150A

बीईसी बिल्ड इन

नोजल D28.4mm-2*M3 . के लिए बढ़ते छेद



प्रोपेलर

एक्स9 प्लस

व्यासxपिच 36x120 इंच

X9 मैक्स

व्यासxपिच 36x120 इंच



सुपर बिग लोड

एक्स9 मैक्स पावर सिस्टम कॉम्बो को जोड़ते समय अधिकतम थ्रस्ट प्रति एक्सिस 29 किग्रा तक पहुंच सकता है, जिसमें 34 इंच के फोल्ड-सक्षम प्रोपेलर के साथ एफओसी (फील्ड ओरिएंटेड कंट्रोल) ईएससी है;यह कॉम्बो 12-15 किग्रा/अक्ष पर लागू होता है।



सहायक कार्यात्मक पेंच छेद और तार

x9 मैक्स पावर सिस्टम कॉम्बो और बिल्ट-इन ब्रश सेंट्रीफ्यूगल नोजल ESC (जिसे तार के माध्यम से नोजल से जोड़ा जा सकता है) के नीचे स्क्रू होल रिवर्स (नोजल स्थापित करने और फिक्स करने के लिए) अधिक कृषि ड्रोन के लिए इंस्टॉलेशन को सरल बनाता है।



उत्कृष्ट गर्मी-अपव्यय और प्रभाव-प्रतिरोधी डिजाइन

एकीकृत डिजाइन, जो मोटर रोटर पर केन्द्रापसारक प्रशंसक के साथ संयुक्त उच्च शक्ति (/ इनपुट) के उपयोग की अनुमति देने के लिए गर्मी चालन के लिए क्षेत्र को बढ़ाता है, x9B पावर सिस्टम कॉम्बो के संचालन को और अधिक विश्वसनीय बनाता है।
ईएससी के नीचे प्रभाव प्रतिरोधी डिजाइन मोटर और ईएससी की सुरक्षा के लिए प्रभाव को अवशोषित करता है और दुर्घटनाओं के कारण कॉम्बो को नुकसान को कम करता है।



परिचय

X9 मैक्स ब्रशलेस पावर सिस्टम एक पावर सिस्टम है जो कृषि ड्रोन के लिए 12 ~ 15 किग्रा (प्रति रोटर) का भार वहन करने में सक्षम है।यह 29 किग्रा तक का थ्रस्ट प्रदान कर सकता है और 40/45 मिमी कार्बन फाइबर ट्यूब आर्म्स से मेल खा सकता है।यह IPX7 मानक के लिए एक डस्टप्रूफ वाटरप्रूफ है और वर्षा जल, कीटनाशकों, नमक स्प्रे, रेत, धूल, मिट्टी, रेतीली मिट्टी, उच्च तापमान और प्रभाव के लिए प्रतिरोधी है।इसमें एफओसी ईएससी और मोटर सिस्टम को अनुकूलित करने और सिस्टम को अधिक संतुलित बनाने के लिए उपयोग किए जाने वाले एल्गोरिदम भी शामिल हैं, पावर-ऑन सेल्फ डिटेक्शन, पावर-ऑन असामान्य वोल्टेज, ओवर-करंट और मोटर लॉक-अप, और रीयल-टाइम जैसी कई सुरक्षा डेटा आउटपुट फ़ंक्शन



ध्यान

• अपने ड्रोन को हमेशा भीड़, हाई-वोल्टेज बिजली लाइनों और बाधाओं से दूर रखें, प्रासंगिक सुरक्षा नियमों के अनुसार अपने ड्रोन को उड़ाएं।
• कभी भी हाई-स्पीड आर ओटेटिंग प्रोपेलर और मोटर के करीब न जाएं, अन्यथा आपको चोट लग सकती है।
• जांच लें कि ई उपयोग के लिए सभी पुर्जे अच्छी स्थिति में हैं या नहीं।यदि कोई क्षतिग्रस्त हिस्सा मौजूद है, तो कृपया प्रतिस्थापन के लिए कारखाने से संपर्क करें।
• जाँच करें कि क्या पुर्जों को जोड़ने के लिए कोई पेंच ढीला है और प्रत्येक उड़ान से पहले मोटरें क्षैतिज हैं।
• X9 मैक्स पावर सिस्टम के लिए आर्म का बोर व्यास 40/45mm है।
• आप एलईडी सेट का हल्का रंग बदल सकते हैं।उस स्थिति में, आपको लाइट कवर को अलग करना होगा और तदनुसार डीआईपी स्विच को स्लाइड करना होगा।
• आप मोटर को साफ रखने के लिए प्रत्येक उड़ान के बाद फ़्रेश पानी से धो सकते हैं।





पावर सिस्टम की स्थापना

• कारखाने से निकलने से पहले पूरी बिजली व्यवस्था को इकट्ठा कर लिया गया है, यह उपयोग के लिए तैयार है और आप इसे मोटर पर अंकित रोटेशन दिशा (सीडब्ल्यू/सीसीडब्ल्यू) के अनुसार सीधे अपने कृषि ड्रोन पर लगा सकते हैं।
• बोर व्यास (हाथ का) 40 मिमी है।
• (ब्लैक/रेड/व्हाइट) ट्राई-कलर केबल डेटा आउटपुट और ईएससी फ़र्मवेयर को अपडेट करने के लिए है, (व्हाइट/ब्लैक) बाइ-कलर केबल थ्रॉटल सिग्नल केबल है, और येलो वायर RPM सिग्नल आउटपुट वायर है।
• डेटा सिग्नल वायर ई थ्रॉटल इनपुट, थ्रॉटल आउटपुट, मोटर आरपीएम, इनपुट करंट, आउटपुट करंट, इनपुट वोल्टेज, कैपेसिटर तापमान, एमओएस तापमान, आदि के आउटपुट के लिए है।
• ESC की थ्रॉटल रेंज 1100~1940μs पर नियत है।
