| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | NLD |
| प्रमाणन: | ISO9001 CE FCC |
| मॉडल संख्या: | X6-2 |
| न्यूनतम आदेश मात्रा: | 2set |
| मूल्य: | Negotible |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, डी / पी, डी / ए |
| आपूर्ति की क्षमता: | 100sets / माह |
| नाम: | X8 पावर सिस्टम कॉम्बो | मोटर: | 100KV 8120 ब्रशलेस मोटर |
|---|---|---|---|
| प्रोपेलर: | 2911 | ESC: | पीक करंट 100A मैक्स |
| बैटरी: | अनुशंसित 6 ~ 12S | वज़न: | 1040 ग्राम |
| प्रमुखता देना: | ISO9001 X8 UAV पार्ट्स,ISO9001 100KV UAV पार्ट्स,FCC 2911 प्रोपेलर |
||

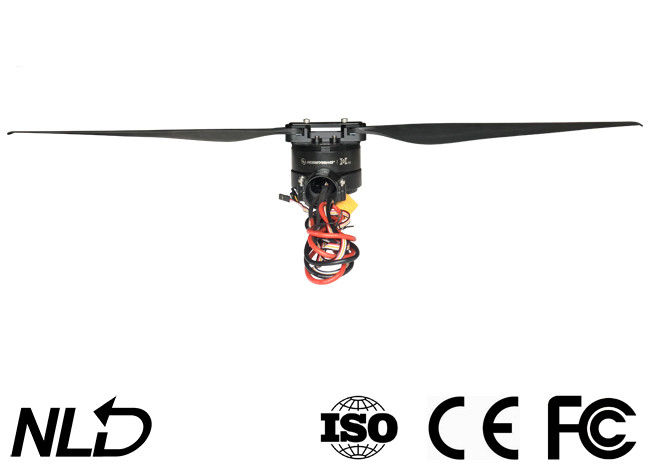

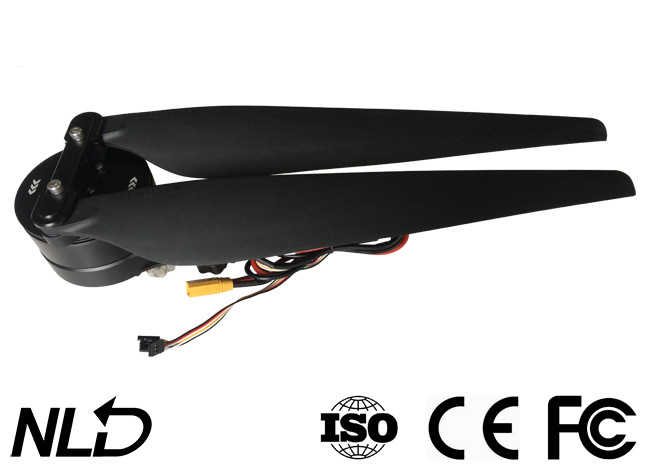

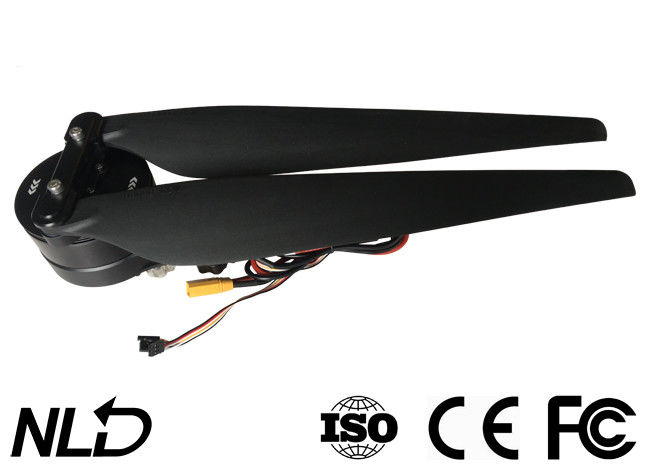

X8 8120 ब्रशलेस मोटर 100KV 80A ESC, 2911 प्रोपेलर, कार्बन फाइबर ट्यूब आर्म 30/35 मिमी, वजन 1040g के साथ
मॉड्यूलर डिजाइन बनाए रखने में आसान
X8 प्रणोदन प्रणाली में एक मॉड्यूलर डिजाइन है।जब यह क्षतिग्रस्त हो जाता है, तो आप क्षतिग्रस्त हिस्से को बदल सकते हैं जैसे
ब्लेड (एक या दो), प्रोपेलर एडेप्टर, या एकीकृत पावर कॉम्बो (ईएससी + मोटर) आसानी से और जल्दी से।
नियमित फर्मवेयर अपडेट
निःशुल्क
आप ईएससी को हॉबीविंग यूएसबी लिंक सॉफ्टवेयर, एक एलसीडी प्रोग्राम बॉक्स (अलग से बेचा गया आइटम) और एक लैपटॉप के साथ अपग्रेड कर सकते हैं।हॉबीविंग अपने ईएससी फर्मवेयर को नियमित रूप से अपडेट करता है और उपलब्ध होने पर आपको अधिक बार अपग्रेडेड फीचर देता है।
सुपर प्रभाव प्रतिरोध
अनुकूलित संरचना डिजाइन के साथ संयुक्त उच्च शक्ति सीएनसी-मशीनीकृत एल्यूमीनियम मिश्र धातु फ्रेम मोटर घटकों को प्रभावी ढंग से बचाता है, मोटर को वास्तव में प्रभाव-प्रतिरोधी बनाता है, और ड्रॉप या हिट के कारण संरचना विरूपण / खराबी की संभावना को बहुत कम करता है।
एकीकृत और उपयोग में आसान प्रणोदन प्रणाली
X6 प्रणोदन प्रणाली, जो मोटर, ESC, प्रोपेलर और मोटर माउंट (वैकल्पिक 30-से-28 ट्यूब एडेप्टर के साथ, यह 28 मिमी और 30 मिमी व्यास कार्बन फाइबर आर्म ट्यूब के साथ संगत है) को एकीकृत करती है, माउंट करना और उपयोग करना आसान है।
नोट: फोल्डेबल 2388 प्रोपेलर के साथ, प्रणोदन प्रणाली 3 ~ 5KG (जो कि एक हेक्साकॉप्टर के लिए 18 ~ 30KG है) का भार वहन करने में सक्षम है।
एफओसी-आधारित पीएमएसएम एल्गोरिथम परफेक्ट प्रोपल्शन सिस्टम
FOC (फील्ड ओरिएंटेड कंट्रोल)-आधारित PMSM (परमानेंट मैग्नेट सिंक्रोनस मोटर) एल्गोरिथम, ESC, मोटर और प्रोपेलर के सहयोगी प्रदर्शन में सुधार के लिए एक अनुकूलित एल्गोरिथ्म, मोटर-प्रोपेलर को अधिक संतुलित बनाता है और एक प्रोपल्शन सिस्टम बनाता है जिसमें उच्च स्थिरता होती है, विश्वसनीयता और दक्षता।
नोट: बीएलडीसी मोटर्स के साथ तुलना में, पीएमएसएम में कम शोर, छोटे आकार, उच्च शक्ति घनत्व, कम स्पंदनशील टोक़ और उच्च नियंत्रण परिशुद्धता जैसे कई फायदे हैं।
सुपर वाटरप्रूफ
X8 प्रणोदन प्रणाली IPX7 मानक के लिए वाटरप्रूफ है।यह वर्षा जल, कीटनाशकों, नमक स्प्रे, उच्च तापमान, रेत और धूल जैसी लगभग सभी कठोर कामकाजी परिस्थितियों (कृषि अनुप्रयोगों के लिए) पर लागू होता है।मोटर माउंट के नीचे आउटलेट के साथ संयुक्त।
(नोट: पेटेंट डिजाइन), आप उपयोग के बाद सीधे ताजे पानी से सिस्टम को कुल्ला कर सकते हैं।
उच्च चमक एलईडी संकेतक
X8 प्रणोदन प्रणाली में एक उच्च चमक एलईडी संकेतक भी होता है, आप हल्के रंग का चयन कर सकते हैं या इसे अक्षम कर सकते हैं।यह सिस्टम की कार्य स्थिति के बारे में जानकारी प्रदान कर सकता है और किसी भी असामान्य समस्या के होने पर चेतावनी भेज सकता है, जिससे सिस्टम की सुरक्षा में काफी सुधार होता है।
उच्च जोर और दक्षता प्रोपेलर
विशेष उच्च शक्ति कार्बन फाइबर से बना 3090 प्रोपेलर ठोस और हल्का है, और महान स्थिरता और उत्कृष्ट गतिशील संतुलन की गारंटी देता है।अनुकूलित वायुगतिकीय आकार और अद्वितीय ब्लेड टिप डिजाइन मोटर द्वारा अपनाए गए अनुकूलित विद्युत चुम्बकीय डिजाइन और ईएससी द्वारा कार्यान्वित उच्च दक्षता एफओसी (फील्ड ओरिएंटेड कंट्रोल) एल्गोरिदम के साथ संयुक्त प्रणोदन प्रणाली के उच्च जोर और दक्षता की गारंटी देता है।
| मोटर | 1 | ESC | 1 |
| प्रोपेलर | 1 सेट | मोटर माउंट | 1 |
| शिकंजा | 1 सेट | एलईडी सेट | 1 |
| ट्यूब एडाप्टर | 1 | 30 मिमी से 35 मिमी . तक |
विशेष विवरण
मैक्स।थ्रस्ट 15.3 किग्रा/अक्ष (48V, समुद्र तल)
अनुशंसित लीपो बैटरी 12 एस लीपो
अनुशंसित टेकऑफ़ वजन 5-किग्रा / अक्ष (48V, समुद्र स्तर)
कॉम्बो वजन 1040g
वाटरप्रूफ रेटिंग IPX7
ऑपरेटिंग तापमान -20 ℃ ~ 65 ℃
मोटर
स्टेटर आकार: 81 * 20 मिमी
केवी रेटिंग 100KV
कार्बन फाइबर ट्यूब का आयुध डिपो 30mm/φ35mm (*ट्यूब एडाप्टर की आवश्यकता होगी)
असर एनएसके बॉल बेयरिंग (निविड़ अंधकार)
ESC
| अनुशंसित लीपो बैटरी | 6-12S लीपो | पीडब्लूएम इनपुट सिग्नल स्तर | 3.3v/5v (संगत) |
| थ्रॉटल सिग्नल फ्रीक्वेंसी | 50-500 हर्ट्ज | ऑपरेटिंग पल्स चौड़ाई | 1100~1940μs |
| मैक्स।इनपुट वोल्टेज | 52.2 वी | मैक्स।इनपुट करंट (जारी) | 80 ए (डब्ल्यू / अच्छा गर्मी अपव्यय) |
| बीईसी | में निर्मित | मैक्स।पीक करंट (10s) | 100 ए (डब्ल्यू / अच्छा गर्मी अपव्यय) |
| नोजल माउंटिंग होल्स | φ28.4mm-2*M3 | ||
प्रोपेलर
व्यास × पिच 2911
वजन 180g
परिचय
X8 ब्रशलेस पावर सिस्टम एक पावर सिस्टम है जो 5 ~ 7 किग्रा (प्रति .) का भार वहन करने में सक्षम है
रोटर) कृषि ड्रोन के लिए।यह 15.3kg तक का थ्रस्ट प्रदान कर सकता है और 30/35mm . से मेल खा सकता है
कार्बन फाइबर ट्यूब हथियार।यह IPX7 मानक के लिए एक डस्टप्रूफ वाटरप्रूफ है और के लिए प्रतिरोधी है
वर्षा जल, कीटनाशक, नमक स्प्रे, रेत, धूल, मिट्टी, रेतीली मिट्टी, उच्च तापमान और प्रभाव।यह
एफओसी ईएससी और मोटर सिस्टम को अनुकूलित करने और बनाने के लिए उपयोग किए जाने वाले एल्गोरिदम भी शामिल हैं
सिस्टम अधिक संतुलित, कई सुरक्षा जैसे पावर-ऑन सेल्फ डिटेक्शन, पावर-ऑन
असामान्य वोल्टेज, अति-वर्तमान और मोटर लॉक-अप, और रीयल-टाइम डेटा आउटपुट फ़ंक्शन।
ध्यान
• अपने डॉक्टर को हमेशा भीड़, हाई-वोल्टेज बिजली लाइनों और बाधाओं से दूर रखें, अपनी उड़ान भरें
प्रासंगिक सुरक्षा नियमों के अनुसार ड्रोन।
• कभी भी हाई-स्पीड आर ओटेटिंग प्रोपेलर और मोटर के करीब न जाएं, अन्यथा आपको चोट लग सकती है।
• जांच लें कि ई उपयोग के लिए सभी पुर्जे अच्छी स्थिति में हैं या नहीं।यदि कोई क्षतिग्रस्त हिस्सा मौजूद है,
कृपया प्रतिस्थापन के लिए कारखाने से संपर्क करें।
• जांचें कि क्या पुर्जों को जोड़ने के लिए कोई पेंच ढीला है और मोटर्स पहले क्षैतिज हैं
प्रत्येक उड़ान।
• यदि आप इसका उपयोग करना चाहते हैं तो X8 पावर सिस्टम के लिए आर्म का बोर व्यास 35 मिमी है
30 मिमी ट्यूब, फिर ट्यूब एडेप्टर (पीआर ओडक्ट बॉक्स में शामिल) को पीआर ओजेक्टिंग में स्थापित करें
पहले मोटर माउंट पर ट्यूब।
• आप एलईडी सेट का हल्का रंग बदल सकते हैं।उस स्थिति में, आपको इसे अलग करना होगा
प्रकाश को कवर करें और तदनुसार डीआईपी स्विच को स्लाइड करें।
• आप मोटर को साफ रखने के लिए प्रत्येक उड़ान के बाद फ़्रेश पानी से धो सकते हैं।
पावर सिस्टम की स्थापना
• कारखाने छोड़ने से पहले पूरी बिजली व्यवस्था को इकट्ठा किया गया है, यह उपयोग के लिए तैयार है
और आप इसे रोटेशन की दिशा के अनुसार सीधे अपने कृषि ड्रोन पर माउंट कर सकते हैं
(CW/CCW) मोटर पर अंकित है।
• बोर व्यास (हाथ का) 35 मिमी है, यदि आप 30 मिमी टीयू बी का उपयोग करना चाहते हैं, तो ट्यूब
एडॉप्टर की आवश्यकता होगी।
• (ब्लैक/रेड/व्हाइट) ट्राई-कलर केबल डेटा आउटपुट और ESC फर्मवेयर को अपडेट करने के लिए है,
(व्हाइट/ब्लैक) द्वि-रंग केबल थ्रॉटल सिग्नल केबल है, और पीला तार RPM है
सिग्नल आउटपुट तार।
• डेटा सिग्नल वायर ई थ्रॉटल इनपुट, थ्रॉटल आउटपुट, मोटर आरपीएम, इनपुट . के आउटपुट के लिए है
करंट, आउटपुट करंट, इनपुट वोल्टेज, कैपेसिटर तापमान, MOS तापमान और आदि।
• ESC की थ्रॉटल रेंज 1100~1940μs पर नियत है।
