| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | NLD |
| प्रमाणन: | ISO9001 CE FCC |
| मॉडल संख्या: | एक्स 9 |
| न्यूनतम आदेश मात्रा: | 2set |
| मूल्य: | Negotible |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 20 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, डी / पी, डी / ए |
| आपूर्ति की क्षमता: | 100sets / माह |
| नाम: | एक्स 9 | भार उतारें: | 7 ~ 9.5 किग्रा |
|---|---|---|---|
| <i>Max.</i> <b>मैक्स।</b> <i>Thrust</i> <b>जोर</b>: | 19.2kgs | बैटरी: | 12s |
| मैक्स इनपुट करंट: | 120A | मैक्स पीक करंट: | 150A |
| प्रमुखता देना: | आईएसओ 9 001 यूएवी पार्ट्स,एफसीसी यूएवी पार्ट्स,एक्स 9 पावर सिस्टम: |
||

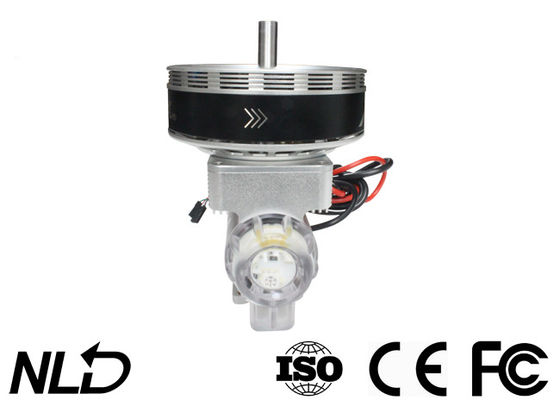

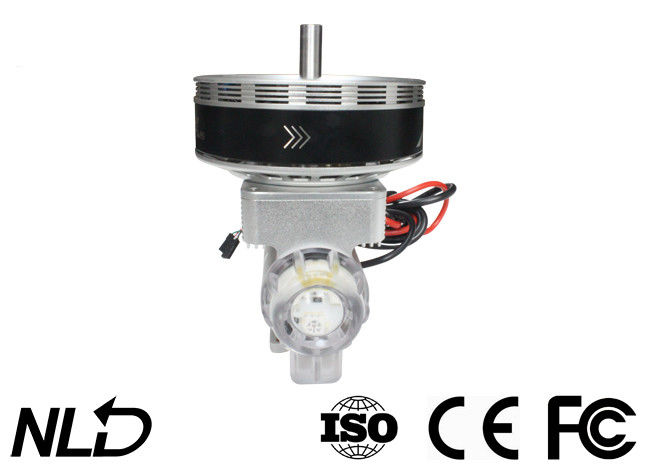

कृषि ड्रोन टेकऑफ़ वजन के लिए X9 पावर सिस्टम 7 ~ 9.5kgs 19.2kgs तक जलरोधक और डस्टप्रूफ
सुपर बिग लोड
एक्स9बी पावर सिस्टम कॉम्बो को जोड़ते समय प्रति एक्सिस अधिकतम थ्रस्ट 22.5 किग्रा तक पहुंच सकता है जिसमें 34 इंच के फोल्ड-सक्षम प्रोपेलर के साथ एफओसी (फील्ड ओरिएंटेड कंट्रोल) ईएससी है;यह कॉम्बो 16 किलोग्राम भार वाले क्वाडकॉप्टर जैसे भारी शुल्क वाले ड्रोन (7-9.5 किग्रा/अक्ष) पर लागू होता है।
सहायक कार्यात्मक पेंच छेद और तार
x9 पावर सिस्टम कॉम्बो के निचले भाग में स्क्रू होल उलटे (नोज़ल को स्थापित करने और ठीक करने के लिए) और बिल्ट-इन ब्रश सेंट्रीफ्यूगल नोजल ESC (जिसे तार के माध्यम से नोजल से जोड़ा जा सकता है) अधिक कृषि ड्रोन के लिए इंस्टॉलेशन को सरल बनाता है।
उत्कृष्ट गर्मी-अपव्यय और प्रभाव-प्रतिरोधी डिजाइन
एकीकृत डिजाइन, जो मोटर रोटर पर केन्द्रापसारक प्रशंसक के साथ संयुक्त उच्च शक्ति (/ इनपुट) के उपयोग की अनुमति देने के लिए गर्मी चालन के लिए क्षेत्र को बढ़ाता है, x9B पावर सिस्टम कॉम्बो के संचालन को और अधिक विश्वसनीय बनाता है।
ईएससी के नीचे प्रभाव प्रतिरोधी डिजाइन मोटर और ईएससी की सुरक्षा के लिए प्रभाव को अवशोषित करता है और दुर्घटनाओं के कारण कॉम्बो को नुकसान को कम करता है।
उन्नत पैरामीटर्स
| वोल्टेज (वी) | प्रोपेलर | गला घोंटना(%) | जोर | एम्पीयर (ए) | पावर (डब्ल्यू) | गति (आरपीएम) | दक्षता (जी / डब्ल्यू) |
| 46V(12S लाइपो) |

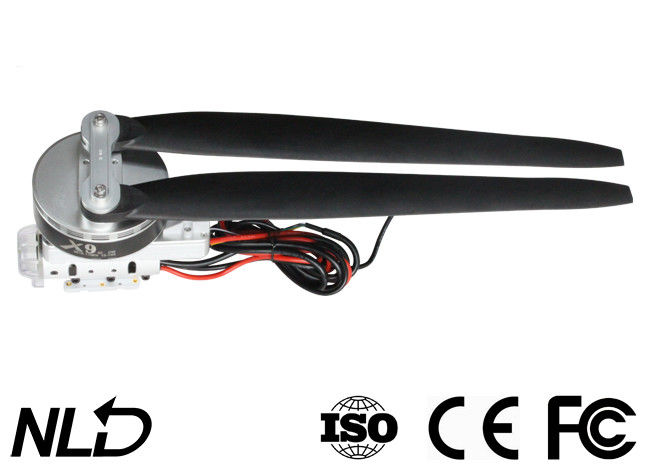

34 इंच फोल्डेबल प्रोपेलर
|
40% | 5005 | 9.6 | 444.2 | १७६३ | 11.27 |
| 45% | 5998 | 12.8 | 591.5 | 1946 | 10.14 | ||
| 50% | 7248 | 17 | 789.4 | २१३९ | 9.18 | ||
| 52% | 7923 | 19.1 | 885.0 | २२१८ | 8.95 | ||
| ५४% | ८४९५ | 21.2 | 982.8 | २२८७ | 8.64 | ||
| ५६% | 9018 | २३.७ | 1094.8 | २३७२ | 8.24 | ||
| 58% | ९४९८ | 25.5 | ११८३.८ | २४३२ | 8.02 | ||
| 60% | 10143 | २८.० | 1301.2 | २५१५ | 7.80 | ||
| ६२% | 10769 | ३०.६ | १४२२.९ | २५९० | 7.57 | ||
| ६४% | ११४९३ | 34.2 | १५७८.६ | २६७१ | 7.28 | ||
| ६६% | १२१३६ | 37.1 | १७१६.७ | २७३८ | 7.07 | ||
| ६८% | १३००४ | 41.0 | १८९६.७ | २८१८ | 6.86 | ||
| 70% | १३६४६ | 44.1 | 2048.1 | २८८९ | 6.66 | ||
| 75% | १५१९८ | 53.5 | 2470.0 | ३०७५ | 6.15 | ||
| 80% | १७५०० | 66.4 | 3073.1 | 3271 | 5.69 | ||
| 90% | २१५५३ | ९४.६ | 4373.8 | 3636 | 4.93 | ||
| १००% | २२९९४ | 100.8 | 4790.4 | 3697 | 4.80 |
परिचय
X9 ब्रशलेस पावर सिस्टम एक पावर सिस्टम है जो कृषि ड्रोन के लिए 7 ~ 9.5 किग्रा (प्रति रोटर) का भार वहन करने में सक्षम है।यह 19.2kg तक का थ्रस्ट प्रदान कर सकता है और 40mm कार्बन फाइबर ट्यूब आर्म्स से मेल खा सकता है।यह IPX7 मानक के लिए एक डस्टप्रूफ वाटरप्रूफ है और वर्षा जल, कीटनाशकों, नमक स्प्रे, रेत, धूल, मिट्टी, रेतीली मिट्टी, उच्च तापमान और प्रभाव के लिए प्रतिरोधी है।इसमें एफओसी ईएससी और मोटर सिस्टम को अनुकूलित करने और सिस्टम को अधिक संतुलित बनाने के लिए उपयोग किए जाने वाले एल्गोरिदम भी शामिल हैं, पावर-ऑन सेल्फ डिटेक्शन, पावर-ऑन असामान्य वोल्टेज, ओवर-करंट और मोटर लॉक-अप, और रीयल-टाइम जैसी कई सुरक्षा डेटा आउटपुट फ़ंक्शन
ध्यान
• अपने ड्रोन को हमेशा भीड़, हाई-वोल्टेज बिजली लाइनों और बाधाओं से दूर रखें, प्रासंगिक सुरक्षा नियमों के अनुसार अपने ड्रोन को उड़ाएं।
• कभी भी हाई-स्पीड आर ओटेटिंग प्रोपेलर और मोटर के करीब न जाएं, अन्यथा आपको चोट लग सकती है।
• जांच लें कि ई उपयोग के लिए सभी पुर्जे अच्छी स्थिति में हैं या नहीं।यदि कोई क्षतिग्रस्त हिस्सा मौजूद है, तो कृपया प्रतिस्थापन के लिए कारखाने से संपर्क करें।
• जाँच करें कि क्या पुर्जों को जोड़ने के लिए कोई पेंच ढीला है और प्रत्येक उड़ान से पहले मोटरें क्षैतिज हैं।
• X9 पावर सिस्टम के लिए आर्म का बोर व्यास 40mm है।
• आप एलईडी सेट का हल्का रंग बदल सकते हैं।उस स्थिति में, आपको लाइट कवर को अलग करना होगा और तदनुसार डीआईपी स्विच को स्लाइड करना होगा।
• आप मोटर को साफ रखने के लिए प्रत्येक उड़ान के बाद फ़्रेश पानी से धो सकते हैं।
विशेष विवरण
| मैक्स।जोर | 19.2kg/अक्ष (46V, समुद्र तल) | अनुशंसित लीपो बैटरी | १२एस लीपो |
| अनुशंसित टेकऑफ़ वजन | 7-9.5 किग्रा / एक्सिस (46 वी, सी लेवल) | कॉम्बो वजन | १४०० ग्राम |
| पनरोक रेटिंग | आईपीएक्स7 | परिचालन तापमान | -20 ℃ ~ 55 ℃ |
मोटर
| स्टेटर आकार | 96*16mm |
| केवी रेटिंग | 110KV |
| कार्बन फाइबर ट्यूब का आयुध डिपो | 40 मिमी |
| सहन करना | आयातित जलरोधक असर |
ESC
| अनुशंसित लीपो बैटरी | 6-12S लीपो | पीडब्लूएम इनपुट सिग्नल स्तर | 3.3v/5v (संगत) |
| थ्रॉटल सिग्नल फ्रीक्वेंसी | 50-500 हर्ट्ज | ऑपरेटिंग पल्स चौड़ाई | 1100~1940μs फिक्स्ड या प्रोग्राम नहीं किया जा सकता |
| मैक्स।इनपुट वोल्टेज | ५२.२ वी | मैक्स।आगत बहाव | १२० ए |
| बीईसी | में निर्मित | मैक्स।मौजूदा शिखर | १५० ए |
| नोजल माउंटिंग होल्स | φ28.4mm-2*M3 | ||
प्रोपेलर
व्यास × पिच 34.7x11 इंच
पावर सिस्टम की स्थापना
• कारखाने से निकलने से पहले पूरी बिजली व्यवस्था को इकट्ठा कर लिया गया है, यह उपयोग के लिए तैयार है और आप इसे मोटर पर अंकित रोटेशन दिशा (सीडब्ल्यू/सीसीडब्ल्यू) के अनुसार सीधे अपने कृषि ड्रोन पर लगा सकते हैं।
• बोर व्यास (हाथ का) 40 मिमी है।
• (ब्लैक/रेड/व्हाइट) ट्राई-कलर केबल डेटा आउटपुट और ईएससी फ़र्मवेयर को अपडेट करने के लिए है, (व्हाइट/ब्लैक) बाइ-कलर केबल थ्रॉटल सिग्नल केबल है, और येलो वायर RPM सिग्नल आउटपुट वायर है।
• डेटा सिग्नल वायर ई थ्रॉटल इनपुट, थ्रॉटल आउटपुट, मोटर आरपीएम, इनपुट करंट, आउटपुट करंट, इनपुट वोल्टेज, कैपेसिटर तापमान, एमओएस तापमान, आदि के आउटपुट के लिए है।
• ESC की थ्रॉटल रेंज 1100~1940μs पर नियत है।
